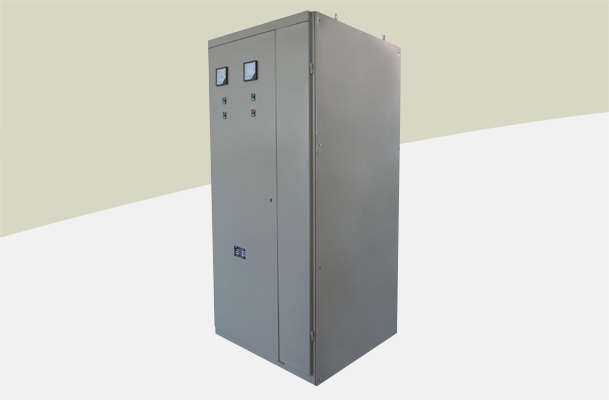

HPX系列静止式进相器 |
|
概述
HPX静止式进相器是本公司专为大功率三相绕线式异步电动机研制的就地无功率补偿装置，它串接于电机的转子回路，用以提高电机的功率因数，减小定子电流，降低电机和输电线路的损耗，从而达到节能降耗目的。广泛适用于建材、化工、化肥、造纸、制药、冶金等行业大中型绕线式异步电动机。
基本原理
HPX静止式进相器是基于绕线式电动机转子回路串接容性电压，能降低电机无攻功率，减小定子电流的原理研制的。由可控硅构成的交变频主电路，在采样电路检测到电机转子电流产生的过零信号后，经过先进的微机控制技术控制主电路，将380V、50HZ交流电压转换成转子频率相同，相位滞后转子电流90°的补偿电压，达到提高电动机功率因数的目的。
性能特点
1、先进的交一交变频与微机控制技术，性价比高；
2、电机的功率因数可提高到0.95以上；
3、降低定子电流达10%-20%，线损、铜损下降20%左右；
4、电机温度显著降低，过载能力增强，使用寿命延长；
5、具有缺相、过流故障自动保护功能；
6、操作简单，安装调试及维护方便。.... |
|
|
|
咨询电话：0513-88755314 13806278661 |
|
|
|
产品详情 |
|
概述
HPX静止式进相器是本公司专为大功率三相绕线式异步电动机研制的就地无功率补偿装置，它串接于电机的转子回路，用以提高电机的功率因数，减小定子电流，降低电机和输电线路的损耗，从而达到节能降耗目的。广泛适用于建材、化工、化肥、造纸、制药、冶金等行业大中型绕线式异步电动机。
基本原理
HPX静止式进相器是基于绕线式电动机转子回路串接容性电压，能降低电机无攻功率，减小定子电流的原理研制的。由可控硅构成的交变频主电路，在采样电路检测到电机转子电流产生的过零信号后，经过先进的微机控制技术控制主电路，将380V、50HZ交流电压转换成转子频率相同，相位滞后转子电流90°的补偿电压，达到提高电动机功率因数的目的。
性能特点
1、先进的交一交变频与微机控制技术，性价比高；
2、电机的功率因数可提高到0.95以上；
3、降低定子电流达10%-20%，线损、铜损下降20%左右；
4、电机温度显著降低，过载能力增强，使用寿命延长；
5、具有缺相、过流故障自动保护功能；
6、操作简单，安装调试及维护方便。
|
技术参数 |
|
| 型号 |
外型尺寸（mm）
长×宽×高（L×W×H） |
适配电机参数 |
| 最大转子电流（A） |
最大额定功率（KW） |
定子额定工作电压（V） |
| HPX-400□ |
900×760×2000 |
4000 |
280 |
380-10000 |
| HPX-600□ |
900×760×2000 |
600 |
570 |
| HPX-800□ |
1200×810×2000 |
800 |
1250 |
| HPX-1000□ |
1200×810×2000 |
1000 |
1600 |
| HPX-1200□ |
1200×910×2000 |
1200 |
2500 |
| HPX-1500□ |
1400×910×2200 |
1500 |
4000 |
| HPX-2000□ |
1600×960×2000 |
2000 |
6000 |
|
|
|
|
|
